Le carottage diamant se réalise à l’aide d’une couronne diamant entraînée par un moteur électrique ou hydraulique.

Cette couronne permet de percer une multitude de matériaux tels que : béton et béton armé, le granit, l’asphalte, le carrelage, ... avec une grande facilité et une grande précision.

La technique du carottage diamant permet un travail beaucoup plus rapide et soigné que le perforateur ou le marteau piqueur.

Ce procédé permet des forages pouvant aller jusqu’à 4 mètres de profondeur.

Les mèches utilisées sont appelées couronne diamant ou cloche diamant, elles se composent de 3 parties : le raccord, le tube et les segments diamants.

Avantages du carottage

• Grande précision en diamètre et en profondeur
• Permet de carotter les armatures acier présentes dans le béton armé
• Absence de vibrations, évitant tout risque de micro-fissures
• Silence de fonctionnement par rapport à un marteau piqueur
• Travail propre et absence de poussière (travail à l'eau ou à sec avec aspirateur)
• Facilité d’utilisation et résultat professionnel
• Économie de temps
• Les trous réalisés sont parfaits contrairement au burinage ou au perforateur
• Grand choix de couronnes en fonction des matériaux à percer (béton armé, asphalte, granit, carrelage, …)

Exemple d'utilisation

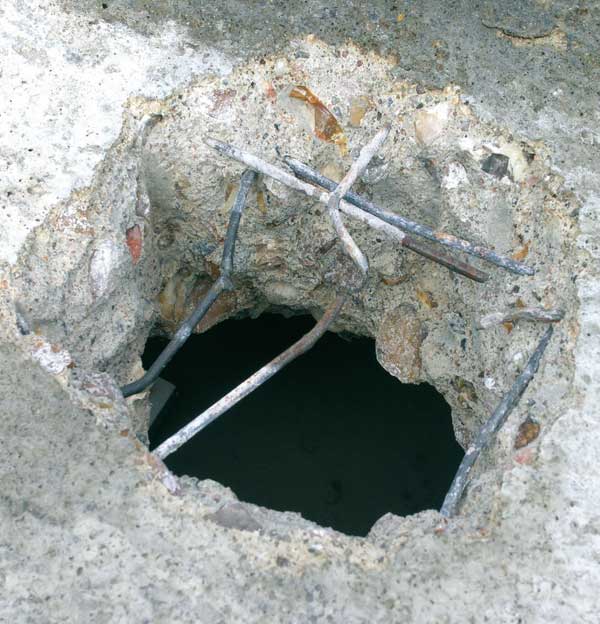

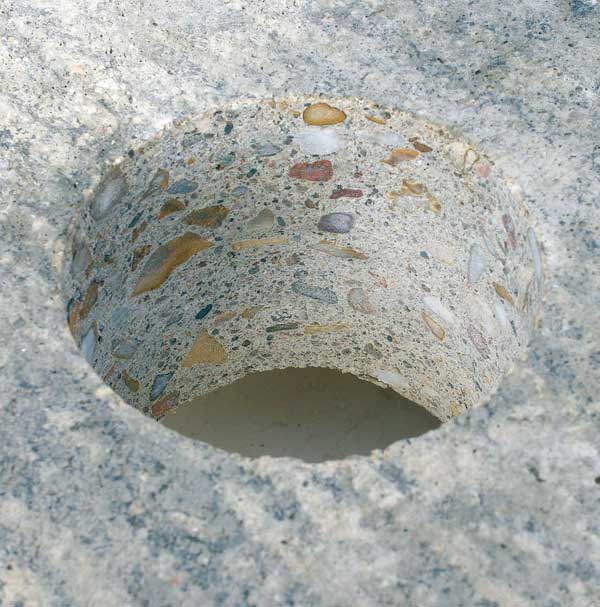

Perforateur	Carottage diamant



Exemple

Carottage à eau	Carottage à sec

1. Les différents modèles de carotteuse

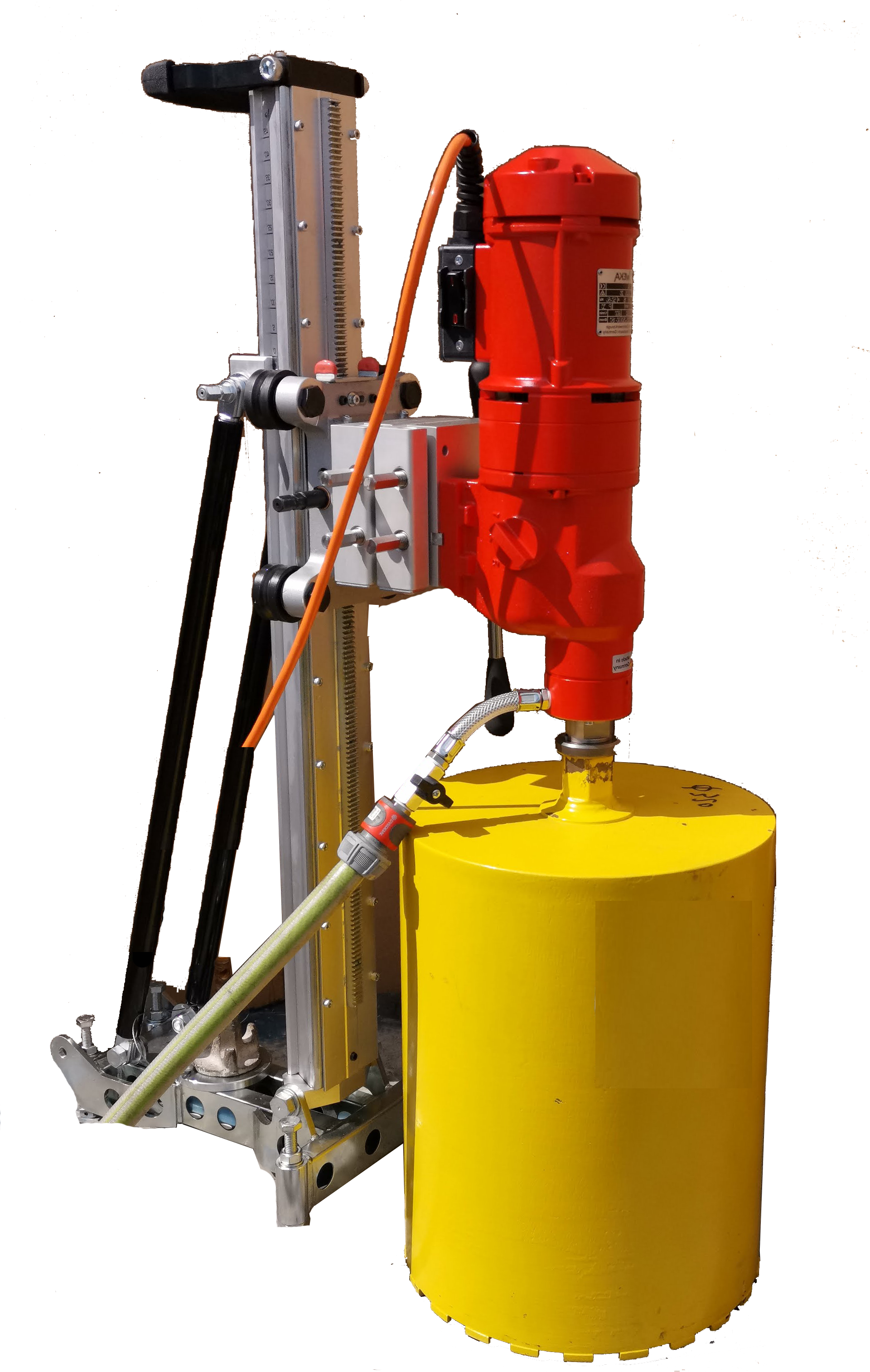

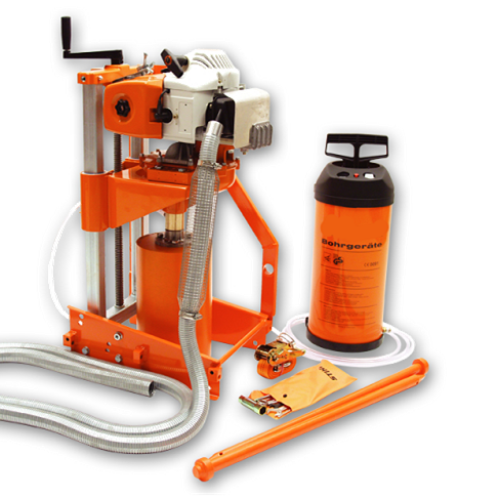

Carotteuse portable en 220 Volts	Carotteuse sur bâti en 220 Volts ou 380 Volts	Carotteuse Thermique	Carotteuse Hydraulique
La carotteuse portable est utilisée pour des perçages du Ø 10 mm à 162 mm. Léger et compact, ce moteur permet d’effectuer un travail de grande précision.	La carotteuse sur bâti doit être fixée sur le support. Idéal pour des travaux de forage intensif ou pour des grands diamètres. Selon les modèles, vous pouvez carotter jusqu’au Ø 1000 mm.	La carotteuse pour tranchée est le seul type de carotteuse équipée d’un moteur thermique. Utilisée en extérieur pour les travaux d’assainissement, de repiquage, etc.	La carotteuse hydraulique est conçue pour les grands travaux de carottage ou pour des travaux sous-marins ou en zone dangereuse (ATX, …).

2. Carottage à sec ou Carottage à eau

Le carottage à sec

Pour les travaux d’intérieur, il est conseillé d’utiliser une carotteuse à sec raccordée à un aspirateur pour un travail propre et sans poussière.
De nombreux chantiers peuvent être réalisés à sec (exemple : pose de poêle, ventouse, …).

Le carottage à eau

Pour les travaux en intérieur dans des bâtiments en construction ou pour des travaux en extérieur de grand diamètre.
Les carotteuses à eau permettent de carotter du diamètre 1 mm à 1500 mm.
Le carottage à eau est recommandé (meilleur refroidissement, durée de vie prolongée de l’outil diamant, vitesse de forage plus élevée).
L’eau refroidit l’outil et se mélange à la poussière pour former une pâte abrasive (laitance) qui aide la cloche diamant à évacuer les grains.
La carotteuse à eau permet de carotter plus vite et de réaliser des forages de grand diamètre (jusqu’à 1500 mm).
Exemple de travaux : passage de gaine, chauffage, climatisation.

3. Le moteur de carotteuse

Quelle puissance faut-il ?

La puissance du moteur détermine la plage de forage réalisable ainsi que la profondeur.
Plus le diamètre ou la profondeur est important, plus vous aurez besoin de puissance.
Pour carotter jusqu’au diamètre de 200 mm, en général un moteur de 2000 Watts en 220 volts suffit.

Il existe 4 modèles de moteurs professionnels :

Moteur portatif en 220 volts	Carotteuse sur bâti en 220 volts	Moteur en 380 volts	Moteur hydraulique
Portable Puissances de 2000Watts  Ø 10 à 132mm ( à la main )	Sur bâti bâti Puissances de 2600Watts à 3700 Watts Ø 10 à 500 mm	Uniquement sur bâti 4000 Watts à 7500 Watts Ø 150 à 1000 mm	Uniquement sur bâti 4000 Watts à 7500 Watts Ø 150 à 1000 mm

Tableau de la puissance nécessaire en fonction du diamètre et de la profondeur

	Ø 10 à Ø 200 mm	Ø 150 à 350 mm	Ø 350 à 500 mm	Ø 500 mm
Profondeur < 450 mm	2000 Watts	3000 Watts	3700 Watts	5500 Watts
Profondeur > 450 mm	3000 Watts	5500 Watts	5500 Watts	7500 Watts ou hydraulique

Quelle vitesse de rotation choisir ?

Les moteurs ont une plage de vitesse de rotation correspondant aux diamètres minimum et maximum.
Il faut respecter cette plage (plus le diamètre est petit, plus la rotation est rapide, et inversement).

4. Bâti de carotteuse

Les différents modèles de bâti à colonne

Pour réaliser des trous parfaits, la stabilité et la rigidité du bâti sont essentielles. Plus le diamètre et la profondeur sont importants, plus le bâti doit être rigide.

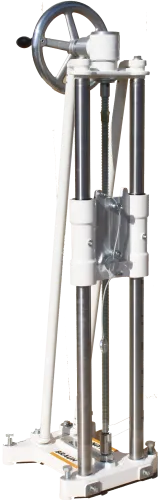

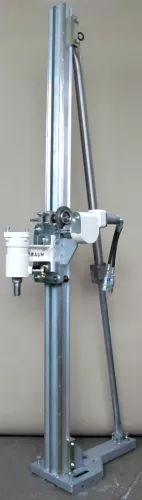

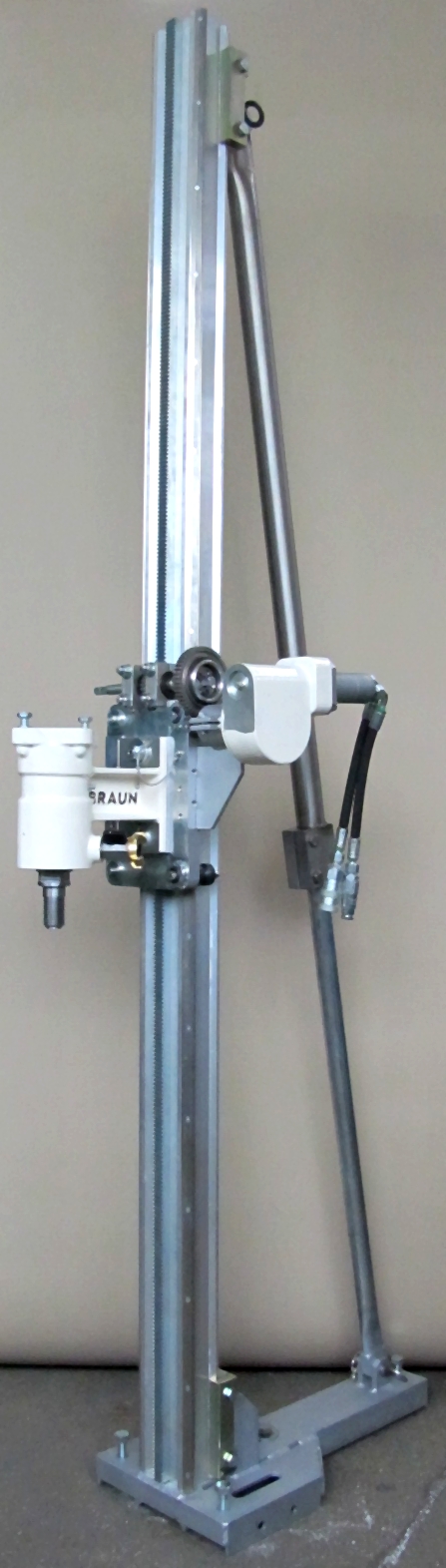

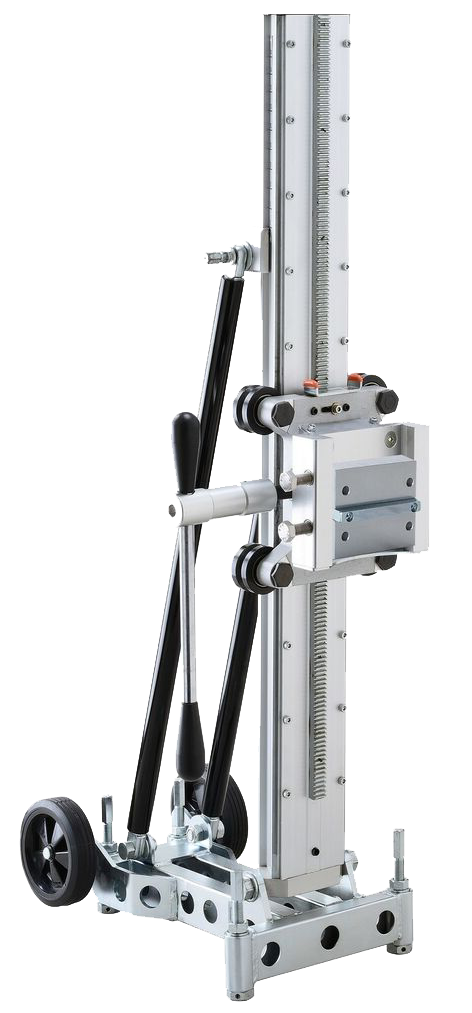

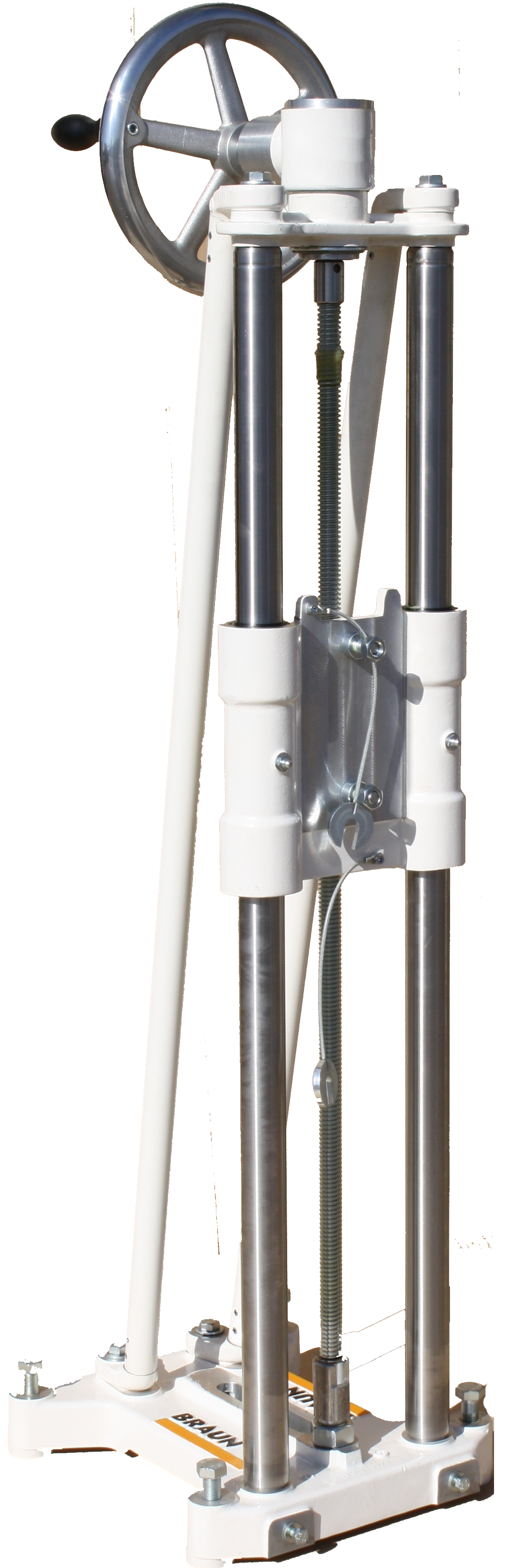

Simple colonne	Double colonne	Double colonne et grande longueur
Ø 10 à 500 mm	Ø 150 à 1000 mm	Ø 150 à 1000 mm

5. Couronne diamant

Les modèles existants

Les couronnes diamants permettent de percer tous types de matériaux : brique, béton armé, granit, …

La couronne doit être adaptée au matériau à carotter et il faut respecter la vitesse de rotation ainsi que le débit d’eau pour le refroidissement (ou utiliser un aspirateur pour le perçage à sec).

Couronne pour carotter à sec	Couronne pour carotter à eau	Double colonne et grande longueur
Raccord 1''1/4 Utilisable sur la carotteuse PCS825 Longueur utile de 400 mm	Raccord R1/2 ou 1''1/4 Compatible avec les carotteuses HILTI Longueur utile de 150 mm à 3000 mm	Raccord 3 trous Compatible avec les carotteuses thermiques

Quel matériau peut-on carotter ?

L'outil diamant peut tout carotter (ou presque !). Nous fabriquons des couronnes permettant de carotter :

• Le béton armé
• Granit
• Asphalte
• Pierre abrasive ou volcanique
• Silico alumineux (basse et haute teneur)

2. Utilisation d’une carotteuse

1. Fixation du bâti de carotteuse

Les différents modes de fixation

Fixation par cheville	Fixation sans cheville	Fixation par ventouse	Fixation par étai
Elle est recommandée pour un forage parfait et précis, vertical ou horizontal, afin que la foreuse soit stable et le carottage simple à réaliser. Il faut réaliser un trou à l’aide d’une perceuse et d’une mèche carbure, puis insérer une cheville qui s’expande à la frappe.		Lorsque la fixation par chevillage est impossible, l’utilisation d’un bâti muni d’un kit ventouse et d’une pompe à vide est recommandée. Cette technique permet de ventouser l’outil sur la surface de travail (de préférence sur une surface lisse et non poreuse).	Ce mode de fixation, utilisant un étai en aluminium, permet l’utilisation de l’appareil sans devoir le fixer par chevillage sur le bâti. Enfin, il est possible d’utiliser toutes les carotteuses avec un bâti afin de faciliter l’opération.

2. Combien de temps faut-il pour faire un trou ?

Combien de temps faut-il pour réaliser un trou ?

La vitesse d’avance dépend de :

• Du type de carottage (à sec ou à eau)
• De la puissance et du couple du moteur
• De la qualité de la couronne diamant
• De la rigidité et de la stabilité du bâti
• De la dureté du matériau à percer et de son abrasivité



Carottage à sec sur 250 mm de profondeur dans du béton armé avec une couronne à sec

	Ø 52 mm	Ø 102 mm	Ø 162 mm	Ø 200 mm
A la main
Sur bâti

Carottage à eau sur 250 mm de profondeur dans du béton armé avec une couronne haut rendement

	Ø 52 mm	Ø 102 mm	Ø 200 mm	Ø 250 mm
MOTEUR 2000 WATTS / 220 Volts
MOTEUR 3000 WATTS / 220 Volts
MOTEUR 5500 Watts / 380 Volts

3. Durée de vie d’une couronne diamant

Combien de trous peut-on faire avec une couronne ?

Les couronnes n’ont pas toutes le même rendement ni la même durée de vie.

Il est important que votre couronne soit adaptée aux matériaux à carotter.

4. Sécurité et EPI

EPI

Il est conseillé d’utiliser plusieurs équipements de protection individuels lors de l’utilisation d’une telle machine (gants, lunettes de protection, casque anti-bruit, chaussures de sécurité).

Pourquoi choisir une carotteuse DIAMANT EVOLUTION

Large gamme de carotteuse

Nous proposons une large gamme de carotteuses adaptées à toutes les utilisations (petit ou grand diamètre, grande profondeur et pour tous types de matériaux).

Ci-dessous, les modèles de carotteuses professionnelles les plus vendus

CAROTTEUSE À SEC

Ø 182 mm	Ø 250 mm

CAROTTEUSE À EAU

Ø200 mm	Ø 350 mm	Ø 500 mm	Ø 1000 mm

Grand stock disponible et fabrication française

Nous fabriquons en France des couronnes pour tous types d’utilisation (béton armé, asphalte, granit, pierre, …).
Notre grand stock et nos machines automatisées nous permettent de fabriquer rapidement et à moindre coût.
La qualité est notre priorité et nos carottiers utilisent des composants européens pour garantir la meilleure qualité possible.
Livraison rapide sur toute la France avec des frais de port réduits.
Nous fabriquons également des couronnes sur mesure :

• Couronne grande longueur
• Couronne grand diamètre
• Couronne de laboratoire à paroi fine

Resegmentation de couronne

Nous rechargeons les couronnes diamants usagées pour leur redonner une nouvelle vie.
La reségmentation permet une économie par rapport à l’achat d’une couronne neuve.

Conseil et service

Vous pouvez contacter nos conseillers professionnels qui vous fourniront toutes les informations nécessaires sur le carottage.
Ils peuvent établir des devis gratuits et vous aider dans le choix d’une couronne adaptée à votre carotteuse ainsi que le choix du segment approprié pour votre matériau.

SAV et pièces détachées

Les boues de forage sont très abrasives, c’est pourquoi il faut nettoyer le matériel (bâti, moteur, couronne, …) après chaque utilisation.
Il est conseillé d’effectuer un entretien régulier du moteur (réglage de l’embrayage, graissage de la boîte, …) et du bâti (patin de guidage, …).
Diamant Evolution dispose d’un atelier de réparation et d’un banc d’essai pour le réglage de l’embrayage de tous ses moteurs de carotteuse.
Nous vendons également des pièces détachées pour tous les moteurs commercialisés.

Erreur commune :
Une carotteuse ne peut pas être utilisée comme tarière

Article annexe :
Les différents modes de fixation d’une carotteuse
Le carottage en grande profondeur
Zoom sur le carottage à sec du béton armé
Utilisez une couronne diamant sur une carotteuse HILTI
Choisir une couronne diamantée

QUE FAIRE :

La vitesse de descente – c’est-à-dire la vitesse à laquelle l’opérateur tourne la manivelle du bâti – est un facteur important.
La vitesse doit être régulière : si le carottier ne descend plus, il ne faut pas forcer sur l’outil. Au contraire, il est préférable de le régler.
La plupart des moteurs de carottage possèdent un indicateur de charge indiquant la puissance demandée et donc la pression sur l’outil.
